Karte koje se čitaju rukama

Planine se dižu pod prstima, obale imaju ivicu koju možete pratiti, svaka granica je greben koji se prati s kraja na kraj. Taktilne karte i planovi zgrada po porudžbini, 3D štampani, za slepe i slabovide čitaoce, ispravljeni rukama slepog čitaoca.

Zatražite ponudu Kako to ide

Od 150 € za gotov komplet
Odgovor za dva dana

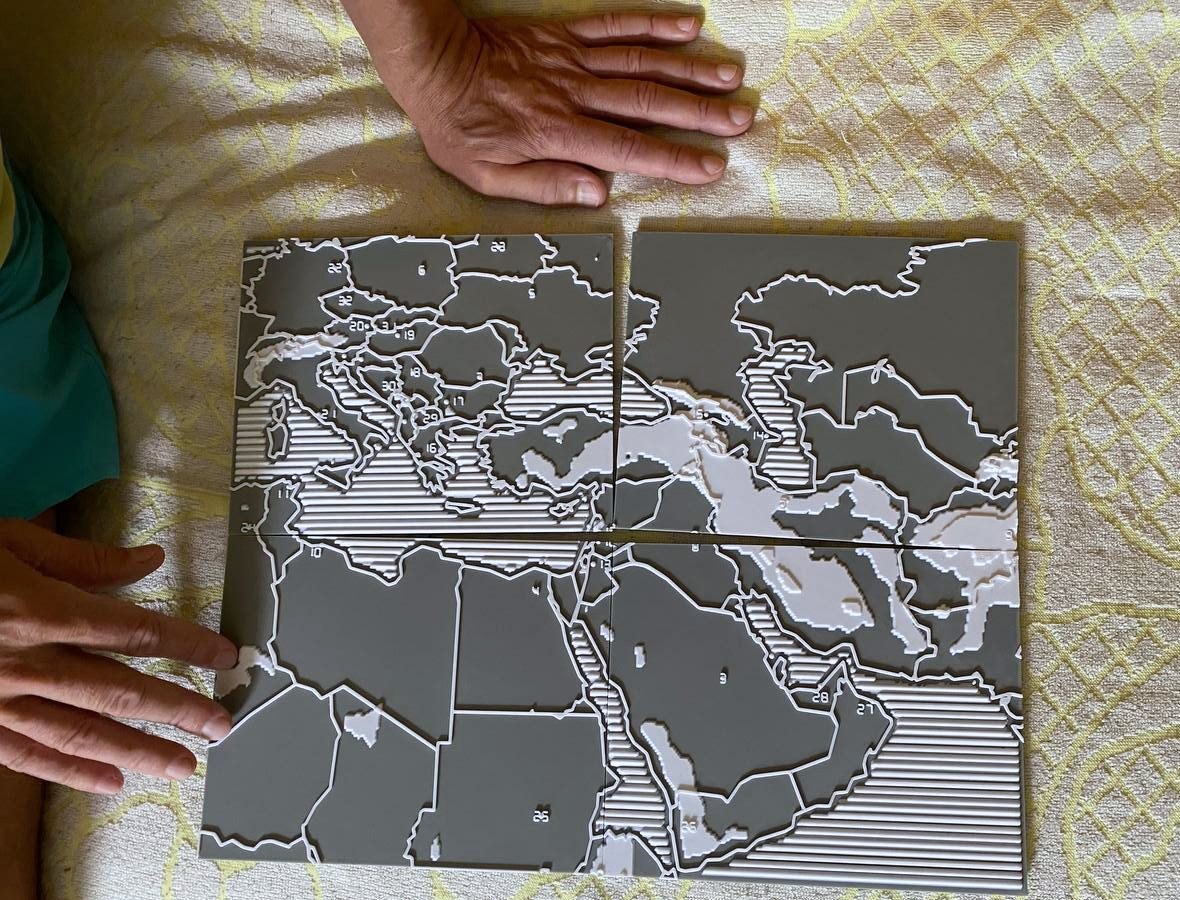

Dve ruke leže na sklopljenoj taktilnoj karti, pogled odozgo. Četiri odštampane ploče čine jednu kartu Evrope, Bliskog istoka i severne Afrike, sa izdignutim belim granicama, rebrastim morima i malim izdignutim brojevima unutar većih država. — Provereno rukama, pa prepravljeno. Fotografija je komplet koji je moj prijatelj dobio, sa izdignutim ciframa. Umetnuti prikaz je ono što fajlovi sa ove stranice danas generišu.

Uvećani prikaz iz današnjih fajlova: iste države nose oznake brojeva na Brajevom pismu, sidreni greben pa ćelije sa kupolastim tačkama, umesto štampanih cifara. — Provereno rukama, pa prepravljeno. Fotografija je komplet koji je moj prijatelj dobio, sa izdignutim ciframa. Umetnuti prikaz je ono što fajlovi sa ove stranice danas generišu.

40 × 32 cm: Cela karta, u četiri ploče koje se spajaju na lastin rep
4 nivoa: More, nizija, visoravan, planine, 1 mm između stepenika
27 država: Broj na karti na Brajevom pismu, ime na kartici legende
2 azbuke: Engleska i srpska Brajeva azbuka, slovo uz Brajevu ćeliju

Šta možete naručiti

Ne samo karte

Sve što ima ivice i nivoe može da se napravi tako da se čita jagodicom prsta. Karta sveta je jedan proizvod tog postupka, a ne njegova granica: jedna od prvih stvari koje su ljudi tražili posle nje bio je plan crkve.

Plan je isti zadatak kao karta. Zidovi su linije koje prst prati, vrata su prekidi u njima, a prostorija treba ime koje se pročita bez pitanja bilo koga.

Šema, ne odštampan predmet: planovi se rade po porudžbini. Zidovi postaju greben koji ruka prati, vrata ostaju prekid, stubovi ostaju gde jesu, a prostorija dobija broj na Brajevom pismu povezan sa svojom karticom legende.

Region ili država: Bilo koji deo sveta, u razmeri koja odgovara čitaocu: kontinent za učenje ili jedna država do detalja.
Grad ili ruta: Naselje, kampus, put od kuće do škole – mesta koja neko treba da drži u glavi.
Zgrada, prostorija po prostorija: Crkva, škola, stanica, sprat muzeja: ono što neko mora da ima u glavi pre nego što sam prođe kroz njih.
Komplet za učionicu: Nekoliko primeraka istog predmeta, da cela grupa radi istovremeno umesto da jedan kruži po klupama.

Dizajn

Šta ruka zaista oseća

Jedna odluka je oblikovala sve ostalo: granica je nizak greben koji prati teren, a ne zid na fiksnoj visini. Ranija verzija je koristila visoke zidove, i oni su male nizijske države gutali u celini. Sada prst može da prati granicu i da i dalje oseća kako se zemljište diže sa obe njene strane.

Teren: Četiri ravna nivoa: more, nizija, visoravan, planine – 0, 1, 2 i 3 mm
Granice: Greben 1,2 mm iznad svega preko čega prelazi, prati se s kraja na kraj
Mora: Rebrasti talasi visine 2 mm, jasno različiti od ravnog kopna
Oznake država: Brojevi na Brajevom pismu, povezani sa posebnom karticom legende
Orijentacija: Sidreni greben levo od svake oznake označava njenu levu ivicu i redove
Sklapanje: Četiri ploče 20 × 16 cm, spoj lastin rep: spuštaju se odozgo i ne mogu da iskliznu

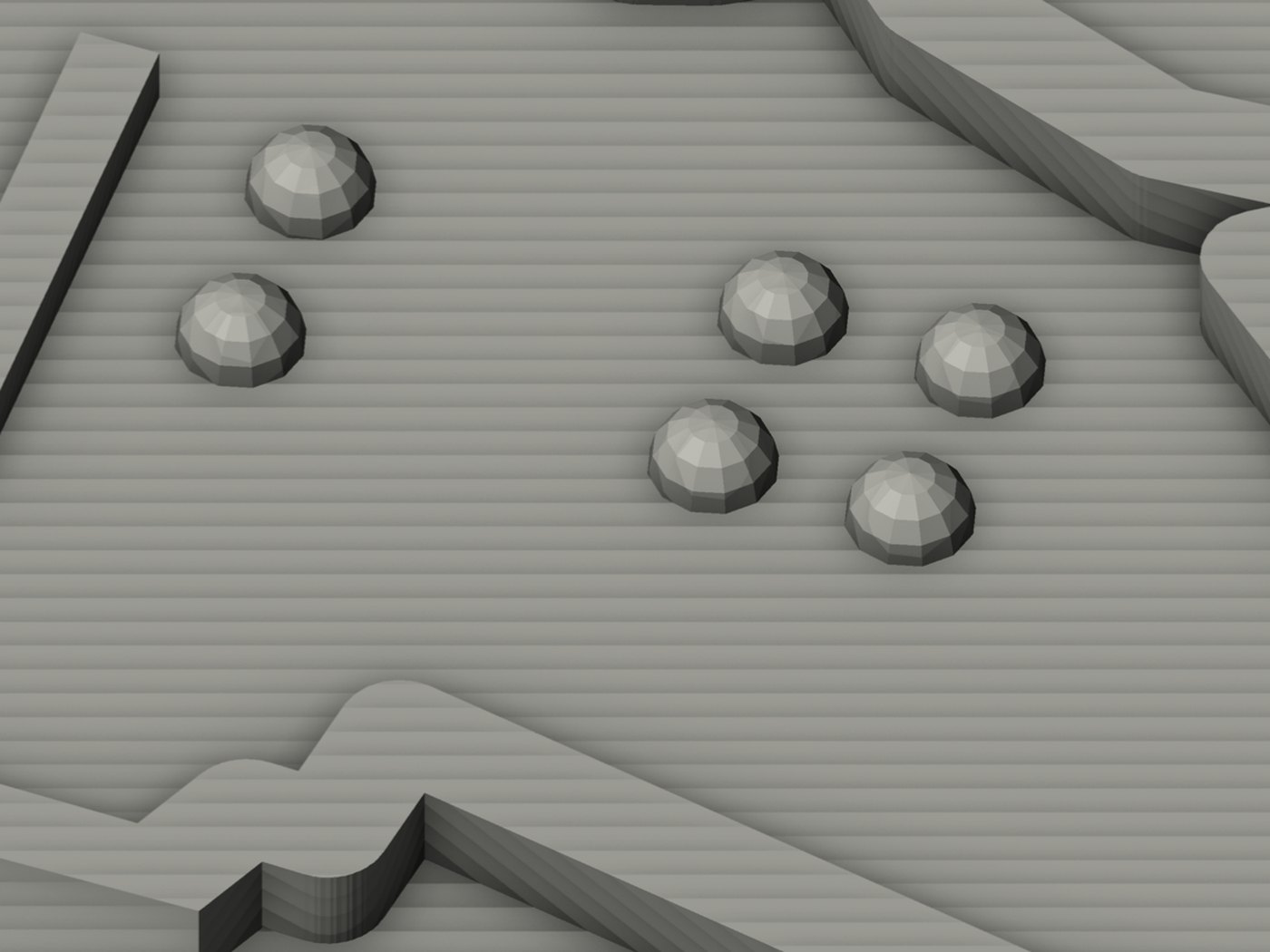

Prikaz jedne oznake na Brajevom pismu izbliza: uzan uspravan sidreni greben sa leve strane, pa ćelije sa zaobljenim kupolastim tačkama izdignutim iznad ploče, uz greben granice koji prolazi pored. — Jedna oznaka izbliza: sidreni greben, pa ćelije. Kupole, ne šiljci.

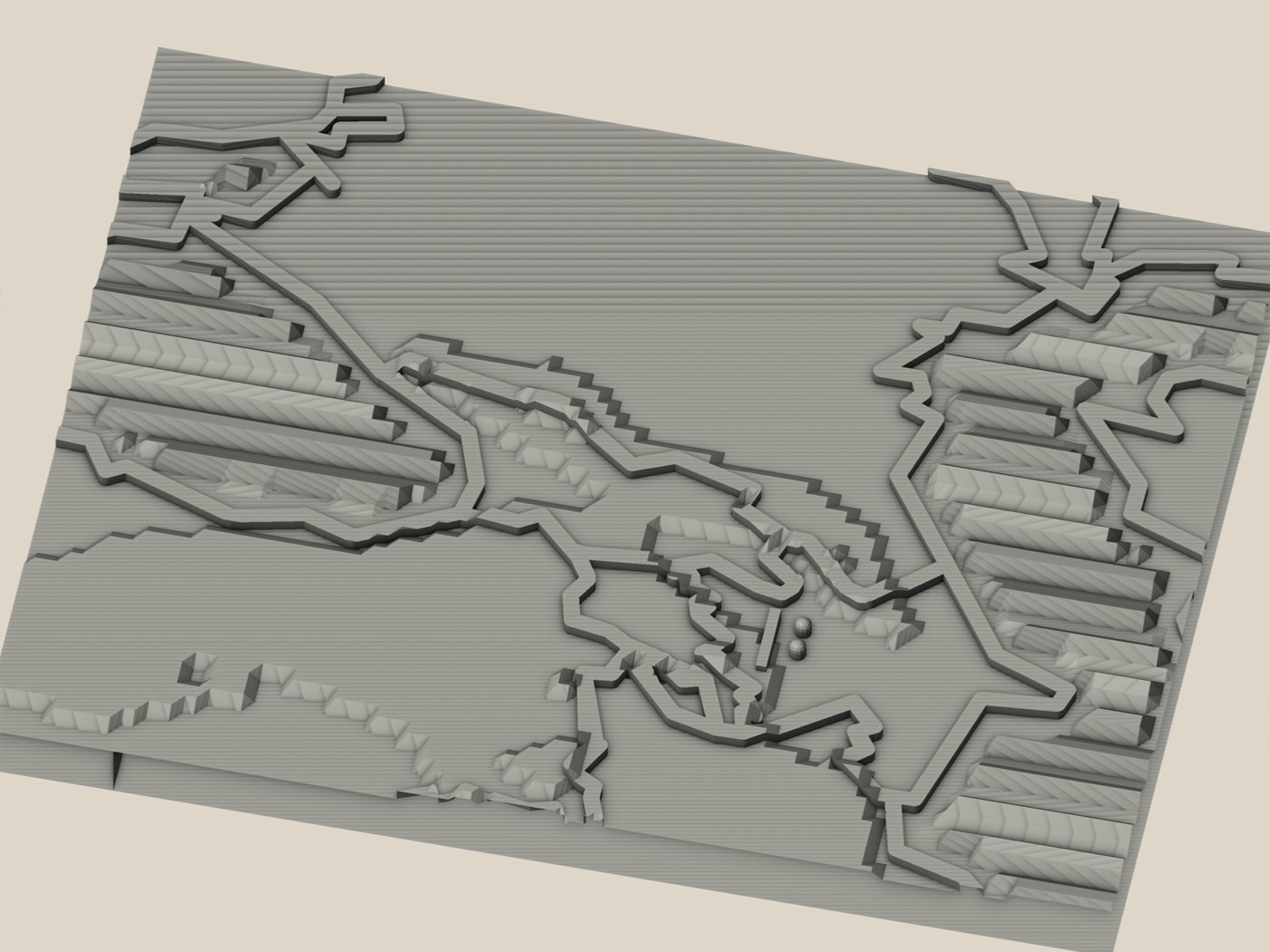

Prikaz karte oko Crnog mora, Kavkaza i Kaspijskog jezera: mora su rebrasta paralelnim talasima, a kopno se u ravnim stepenicima diže ka planinskim vencima. — Četiri stepenika terena, svaki tačno pet odštampanih slojeva visok, između dva rebrasta mora.

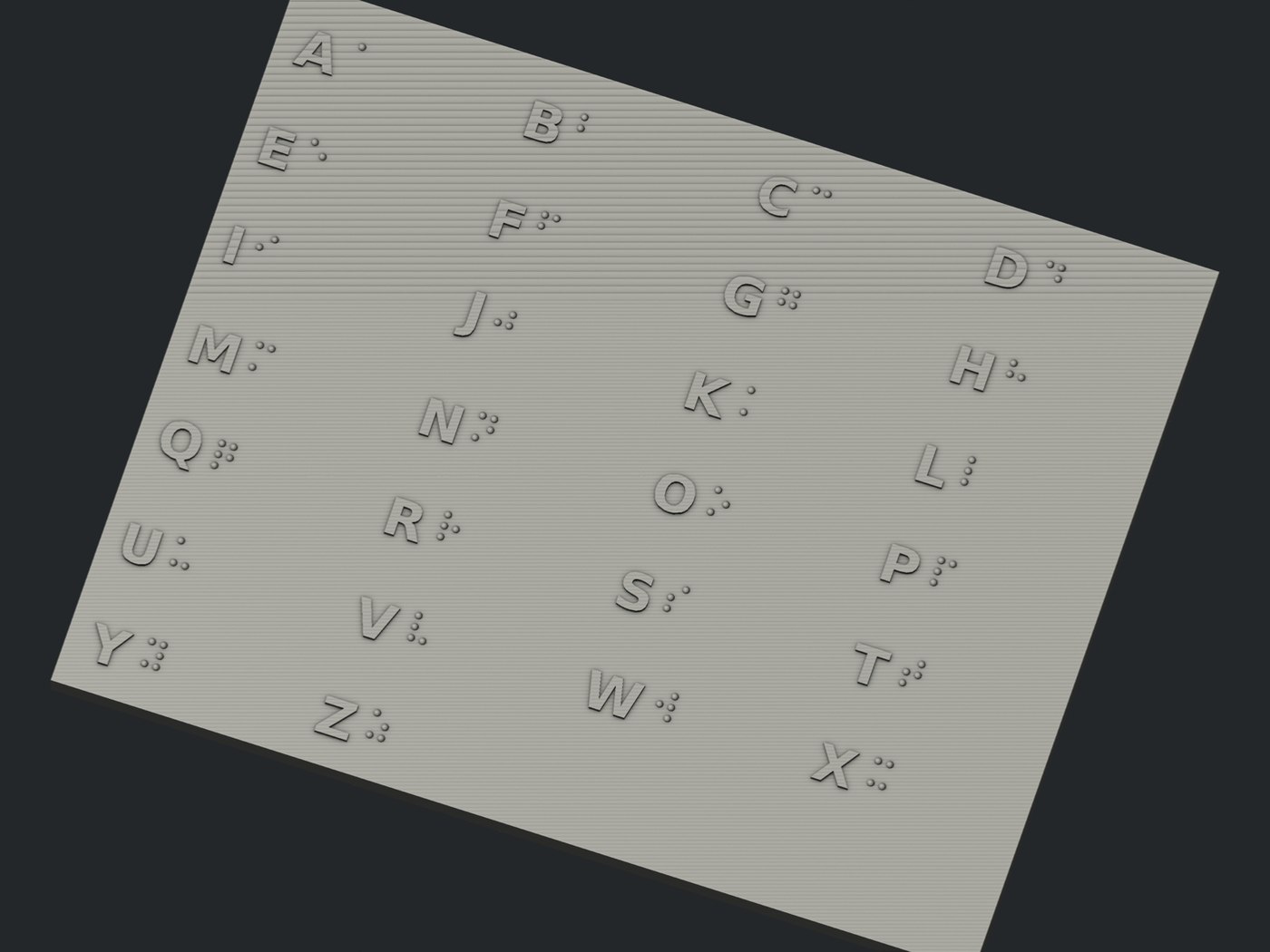

Prikaz kartice azbuke na Brajevom pismu: slova od A do Z u kolonama, svako izdignuto štampano slovo praćeno istim slovom kao Brajeva ćelija sa kupolastim tačkama. — Kartica azbuke nosi svako slovo dvaput, štampano i na Brajevom pismu, da videći nastavnik i slep čitalac rade sa iste kartice.

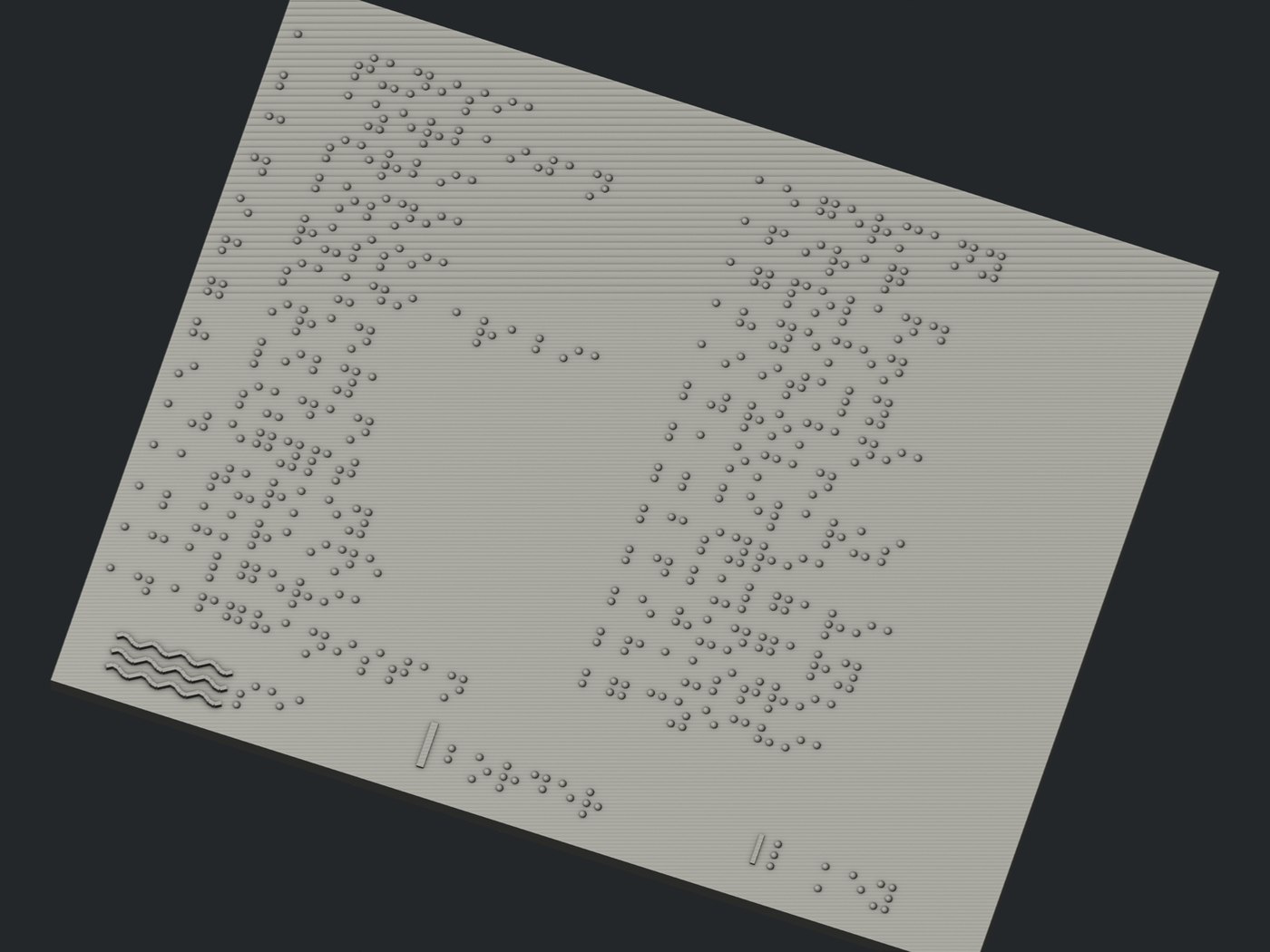

Prikaz kartice legende: dve kolone imena država na Brajevom pismu, sa uzorkom rebrastog mora, uzorkom granice i ključem za brojeve uz donju ivicu. — Kartica legende pretvara svaki broj na karti u ime države.

Pročitano rukama, pa prepravljeno

Šta su otkrile njegove ruke

Dva nedostatka, nijedan se nije video na mom ekranu. Oba su nađena dok smo prvu štampu čitali zajedno, i oba su ispravljena u fajlovima koje ovaj sajt nudi.

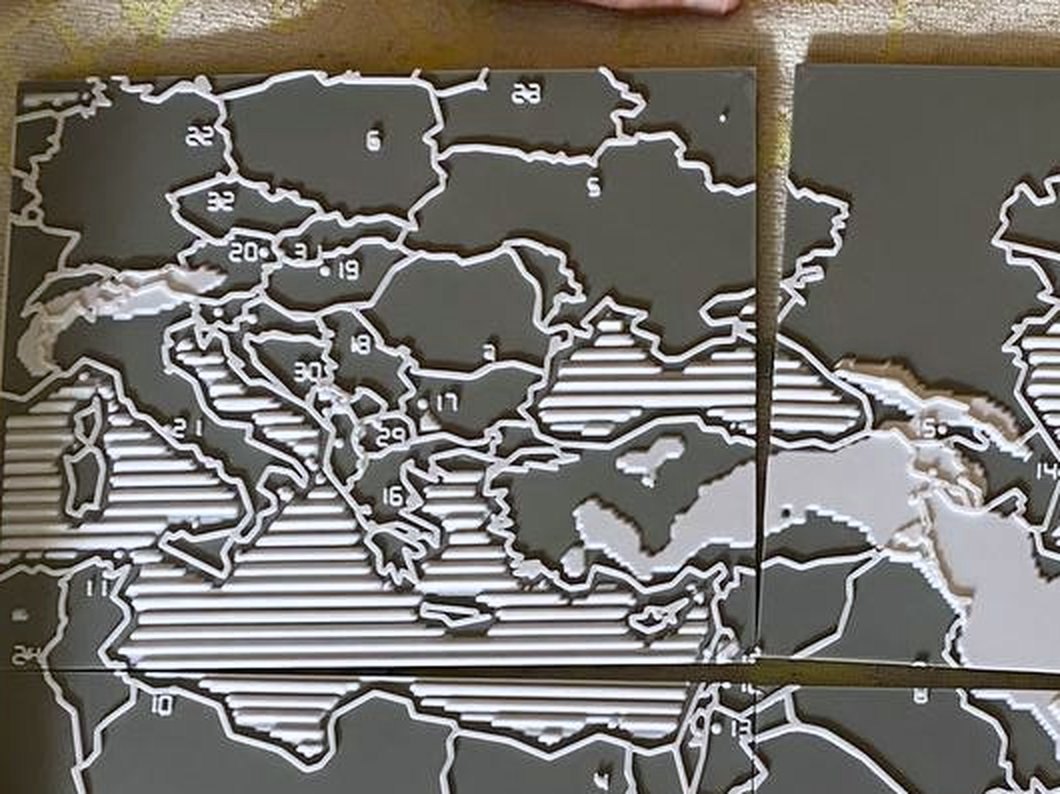

Fotografija prve odštampane karte izbliza: izdignute arapske cifre 20, 19, 18, 30 i 16 stoje unutar srednjoevropskih i balkanskih država, pored rebrastih mora i izdignutih belih granica. — Prva štampa Izdignute cifre. Mogao je da oseti da nešto postoji, ali ne i šta piše.

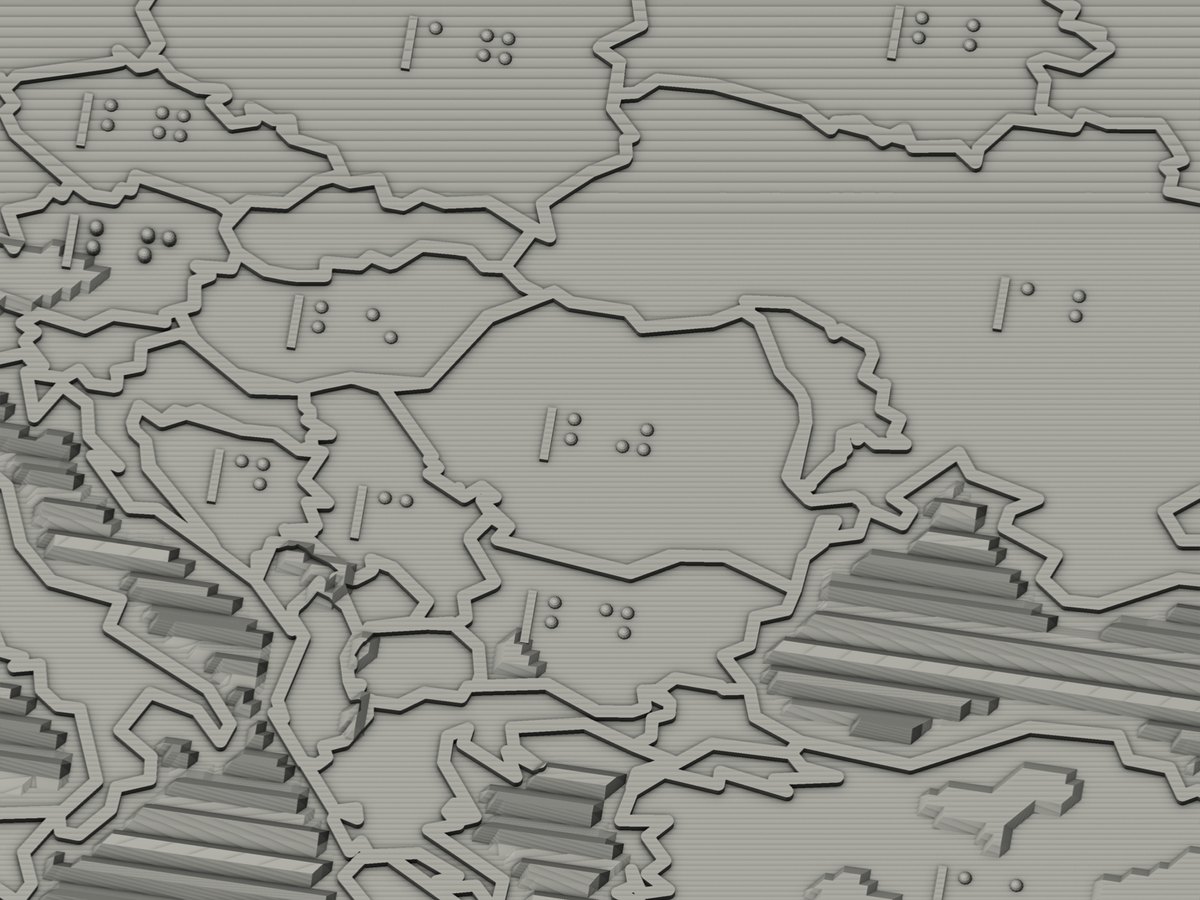

Prikaz istog dela karte iz današnjih fajlova: svaka država sada nosi oznaku na Brajevom pismu, kratak uspravan sidreni greben pa ćelije sa kupolastim tačkama, umesto štampane cifre. — Danas Isti deo karte danas: sidreni greben, pa broj na Brajevom pismu.

Brojevi država: Prva štampaIzdignute arapske cifre. Svaku je neko drugi morao da pročita naglas.; DanasBrojevi na Brajevom pismu, povezani sa karticom legende, čitljivi bez pitanja bilo koga.
Tačke: Prva štampaStandardne dimenzije odštampane su kao šiljci, pa su se susedne tačke stapale.; DanasGlatke kupole, prečnika 1,6 mm i visine 0,8 mm, u Marburg Medium razmaku.
Ispupčenja za prestonice: Prva štampaPo jedno ispupčenje za svaku prestonicu, lako se mešalo sa tačkom Brajevog pisma.; DanasNema ih više, a sa njima se vratio i čist prostor koji je oznaci potreban oko nje.
Pronaći oznaku: Prva štampaUsamljena ćelija na otvorenom, bez reda i bez leve ivice od koje bi se krenulo.; DanasSidreni greben ispred svake oznake označava njenu levu ivicu i gornji i donji red.

Svaka fotografija na ovoj stranici prikazuje tu prvu štampu. Svaki 3D prikaz prikazuje fajlove kakvi su danas. To nisu isti predmet, i baš u toj razlici je poenta: ovo se proverava rukama, a ne okom.

Postupak

Kako to ide

Vi kažete koji region Koja oblast ili zgrada, ko će je čitati, koliko primeraka. Tri reda u mejlu su dovoljna za početak.
Šaljem cenu i rok Fiksna cena pre početka rada. Bez naknadnih iznenađenja.
Generišem i proveravam model Geometrija se generiše iz stvarnih podataka o nadmorskoj visini i državnim granicama, kodom koji sam napisao, a zatim se proverava da je model jedno zatvoreno telo – provera koju štamparija ne može da uradi umesto vas.
Dobijate predmet Odštampan i poslat, ili fajlove spremne za štampu ako imate svoj štampač.

Cena

Koliko košta

Gotov komplet

Od 150 €

Evropa, Bliski istok i severna Afrika
Četiri ploče karte, kartica legende, kartica azbuke
Englesko ili srpsko Brajevo pismo
Odštampano i poslato, poštarina se obračunava posebno

Naručite gotov komplet

Napravljeno za vas

Fiksna ponuda

Bilo koji region, grad, ruta ili zgrada
Razmera i nivo detalja podešeni za jednog čitaoca
Brajevo pismo na vašem jeziku
Odštampano i poslato, ili fajlovi spremni za štampu

Zatražite ponudu

Zašto ovo postoji

Počelo je kao poklon prijatelju

Moj prijatelj je slep. Karte koje je mogao da nabavi bile su ravni štampani listovi koji prstima ne govore gotovo ništa, ili muzejski primerci koje ne možete poneti kući. Zato sam napisao kod koji od stvarnih podataka o nadmorskoj visini i granicama pravi nešto što ruka može da pročita, i odštampao mu jednu.

Zaplakao je kada je shvatio šta drži u rukama. Ono što nisam očekivao jeste koji ga je deo najviše osvojio: nije karta, nego Brajevo pismo. Godinama je želeo da nauči da ga čita, a nikada nije imao priliku da sedne sa nekim i počne. Sada radimo na tome zajedno, slovo po slovo. Teško ide, i napreduje.

Ovo je moje prepričavanje, mojim rečima, a ne njegovim.

Slep čovek sa tamnim naočarima naginje se nad stolom, obe ruke položene na dve ploče taktilne karte, čitajući izdignute granice prstima. — Prva štampa Kartu čita čovek za koga je i napravljena.

Za ustanove

Škole, muzeji i javne ustanove

Kupovina od pojedinca obično je nezgodan deo. Posao se fakturiše iz registrovane firme, sa dokumentima koje vaše računovodstvo očekuje, a za više primeraka prvo odobravate jedan odštampan primerak, u svojim rukama, pa se tek onda rade ostali.

Oznake na Brajevom pismu generišu se po jeziku: srpska gajica, uključujući Č Ć Dž Đ Lj Nj Š Ž, već je napravljena i u upotrebi. Planirate nešto za izložbu ili za školsku godinu? Javite se ranije – vreme odlazi na projektovanje, ne na štampu.

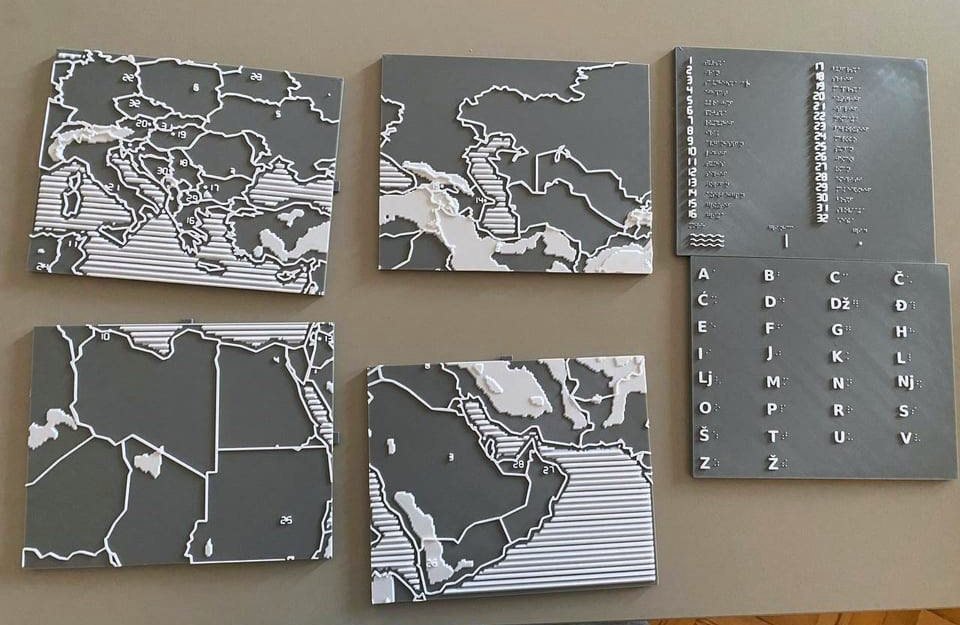

Svih šest odštampanih delova poređanih zajedno na stolu: četiri ploče karte, kartica legende i kartica azbuke sa izdignutim srpskim slovima pored svake Brajeve ćelije. — Prva štampa Jedan pun komplet: četiri ploče karte, kartica legende i kartica azbuke.

Otvoren kod

Fajlovi su besplatni

Karta od koje je sve počelo otvorenog je koda, pod MIT licencom, zajedno sa kodom koji je generiše. Ako imate 3D štampač: štampajte, prilagodite, poklonite. Bez dozvole i bez plaćanja.

Plaća se ono što ne možete da preuzmete – region koji još ne postoji, vaš jezik, vaša zgrada, vaša učionica, odštampano i provereno od nekoga ko za to odgovara.

Projekat i izvorni kod na GitHub-u

Isečene ploče, spremne za štampu, na MakerWorld-u

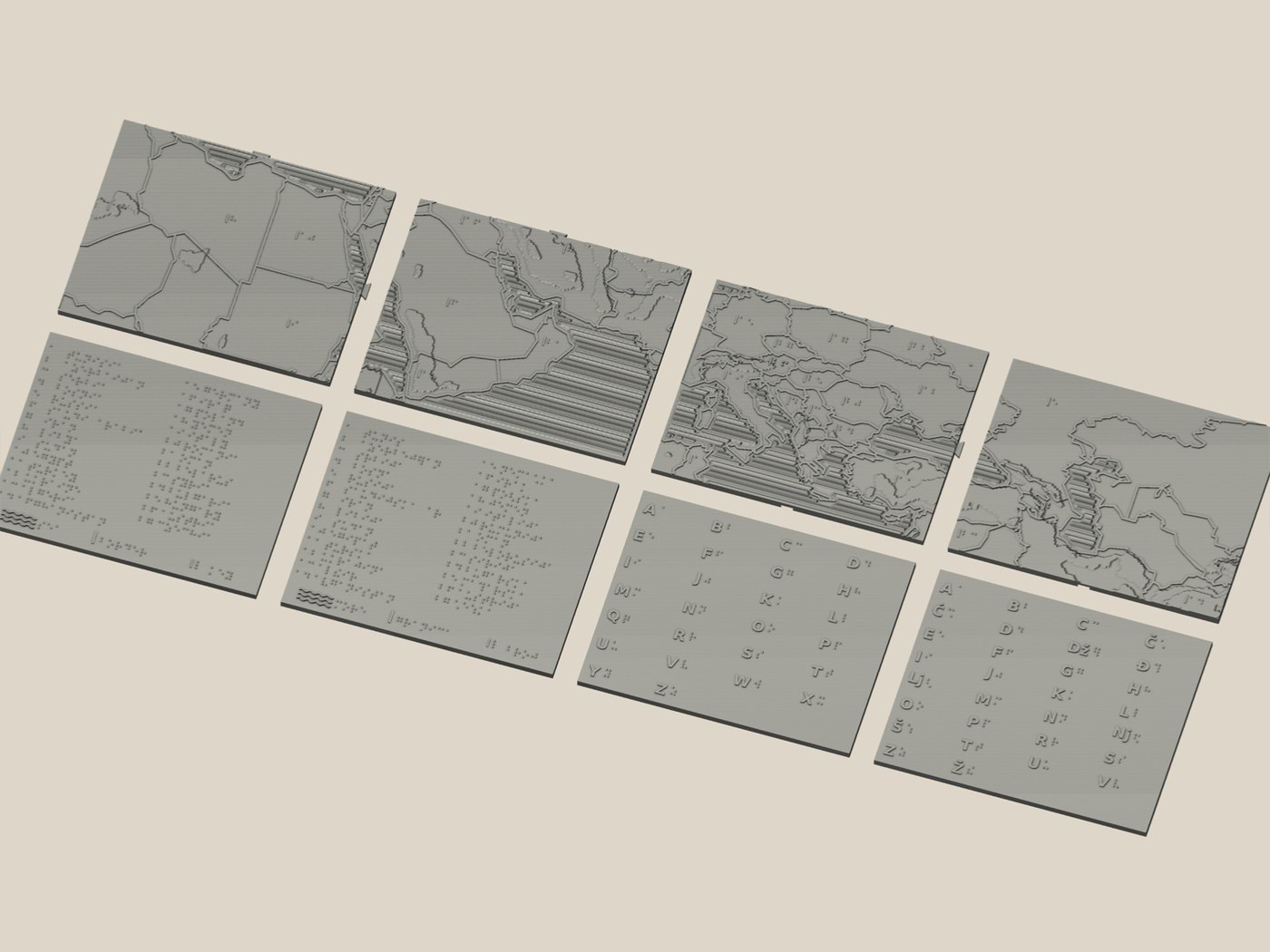

Prikaz svih osam ploča spremnih za štampu, poređanih u dva reda: četiri ploče karte, dve kartice legende i dve kartice azbuke na Brajevom pismu. — Danas Sve što izlazi iz procesa: osam ploča spremnih za štampu, provereno zatvorenih.

Ko ovo radi

Jedan čovek, i prijatelj za koga je karta nastala

Ja sam Gleb, softverski inženjer. Ove karte ne modelujem ručno – pišem kod koji ih generiše iz stvarnih podataka o nadmorskoj visini i granicama. Zato je novi region pitanje dana, a ne meseci, i zato svaki fajl može da se proveri na ispravnost pre nego što stigne do štampača.

Druga polovina posla dešava se za stolom sa mojim prijateljem, i ta polovina odlučuje šta se zaista pravi. Sa mnom komunicirate direktno, od prvog mejla do pošiljke.

Gleb stoji pored sklopljene taktilne karte okačene na zid, sa rukom naslonjenom na nju.

Koji deo sveta bi neko trebalo da može da opipa?

Pošaljite region ili zgradu, ko će to čitati i koliko primeraka vam treba. Nazad stižu cena i rok, obično u roku od dva dana.

Zatražite cenu za svoj region
